為何戶用光儲系統離不開防逆流電表？

唐雪陽

安科瑞電氣股份有限公司 上海嘉定  201801

戶用光儲系統裝防逆流電表，主要是為了‌保障電網安全、遵守法規、提升用電效益和實現智能管理‌。具體來說：

一、為什么需要防逆流電表？

電網安全‌：電網設計是單向供電，大量逆流會導致電壓波動、頻率失衡，甚至損壞設備。防逆流電表能實時監測并防止這種情況，相當于電網的“守護者”。法規合規‌：國家標準（如GB/T 43526-2023）要求不允許向電網倒送電的系統配置逆向功率保護。防逆流電表確保系統合規，避免罰款或斷電風險。經濟效益‌：通過雙向計量，防逆流電表能優化用電策略：優先消納光伏電力，減少購電，直接省電費。避免不經濟的逆流售電（有些地區上網電價低于購電價）。智能管理‌：它能與逆變器、儲能電池管理系統等實時通訊，監測到逆流趨勢時，100毫秒內指令逆變器降功率或調整儲能狀態，實現智能調節。

二、防逆流電表如何工作？

實時監測‌：通過電流互感器檢測功率和電流方向?？焖夙憫?yīng)‌：檢測到逆流時，通過通訊指令逆變器降功率，直至反向電流為零。

雙向計量‌：區分光伏發電、家庭用電、電網購電和送電，確保計費準確。

三、典型產品示例

ADL系列導軌式多功能電能表(微逆系統單相電能表)，是主要針對于光伏并網系統、微逆系統、儲能系統、交流耦合系統等新能源發電系統而設計的一款智能儀表，產品具有精度高、體積小、響應速度快、安裝方便等優點。具有對電力參數進行采樣計量和監測，逆變器或者能量管理系統（EMS）與之進行通訊，根據實時功率及累計電能實現防逆流、調節發電量、電池充放電等功能，可雙向計量，實現戶用分布式光伏能量管理。

特點：

對電力參數進行采樣計量和監測，逆變器或者能量管理系統（EMS）與之進行通訊，根 據實時功率及累計電能實現防逆流、調節發電量、電池充放電等功能

采用標準DIN35mm導軌式安裝，具有體積小、安裝方便、易組網等優點。

具有雙向計量功能，實現戶用分布式光伏能量管理。

可應用于光伏并網系統、微逆系統、儲能系統、交流耦合系統等新能源發電系統。

ADL200M系列‌：

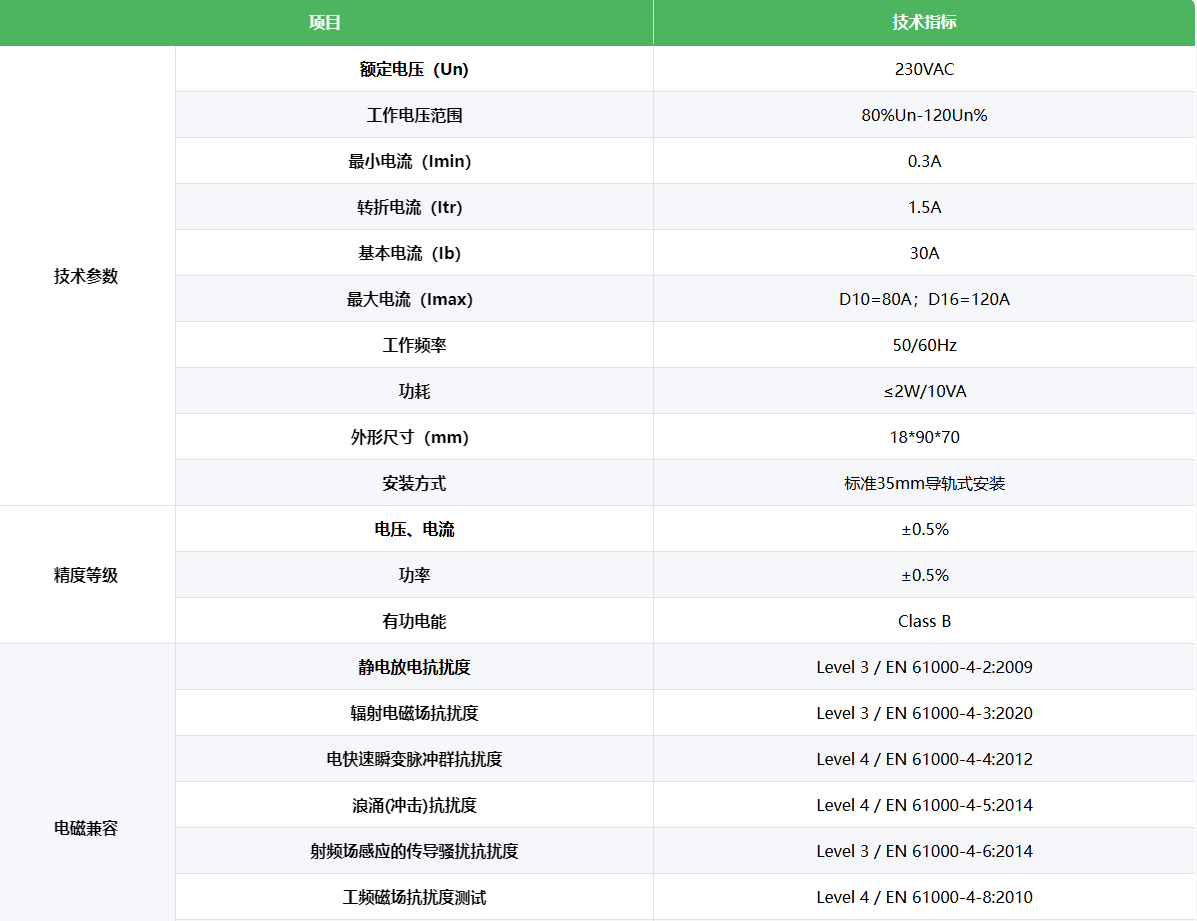

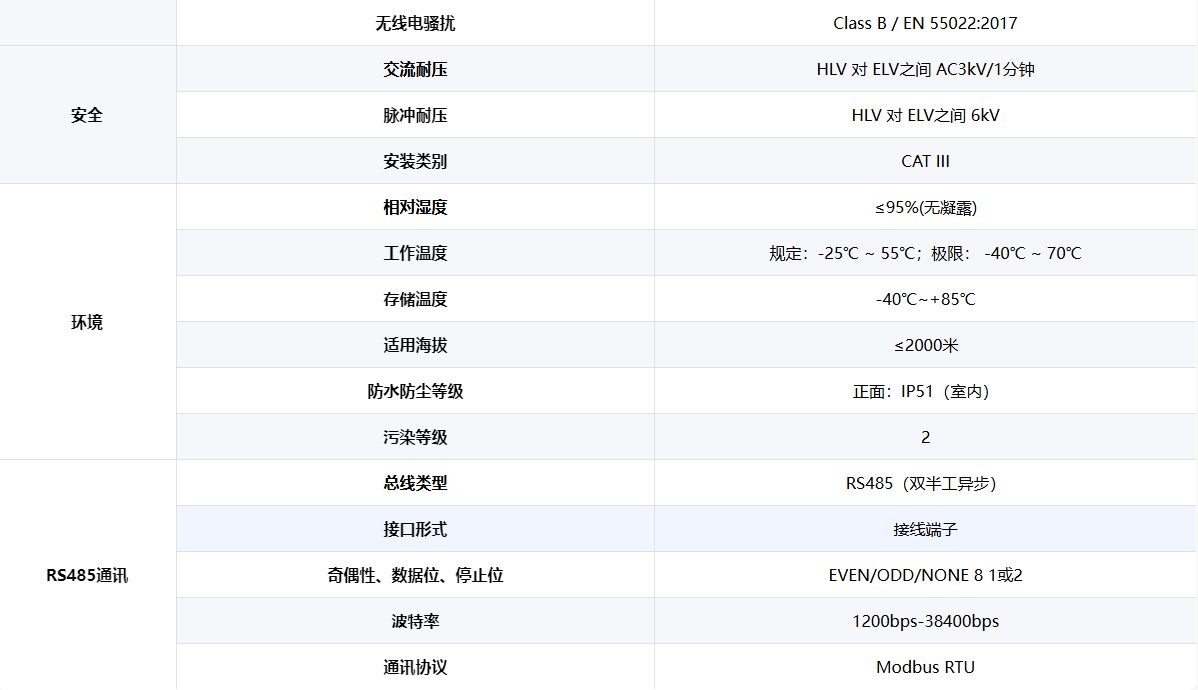

技術參數

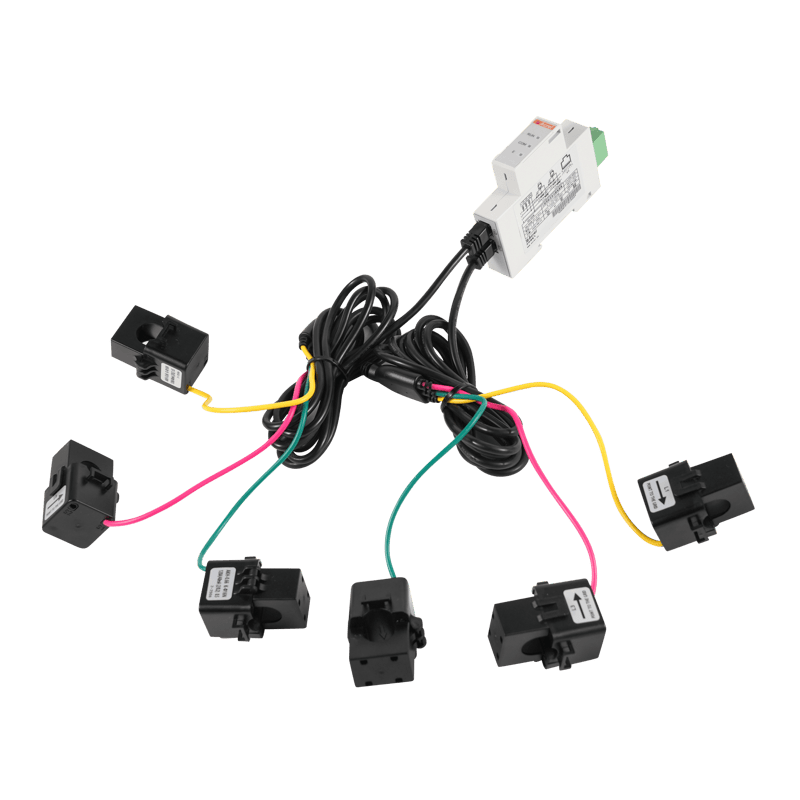

ADL400M系列‌：

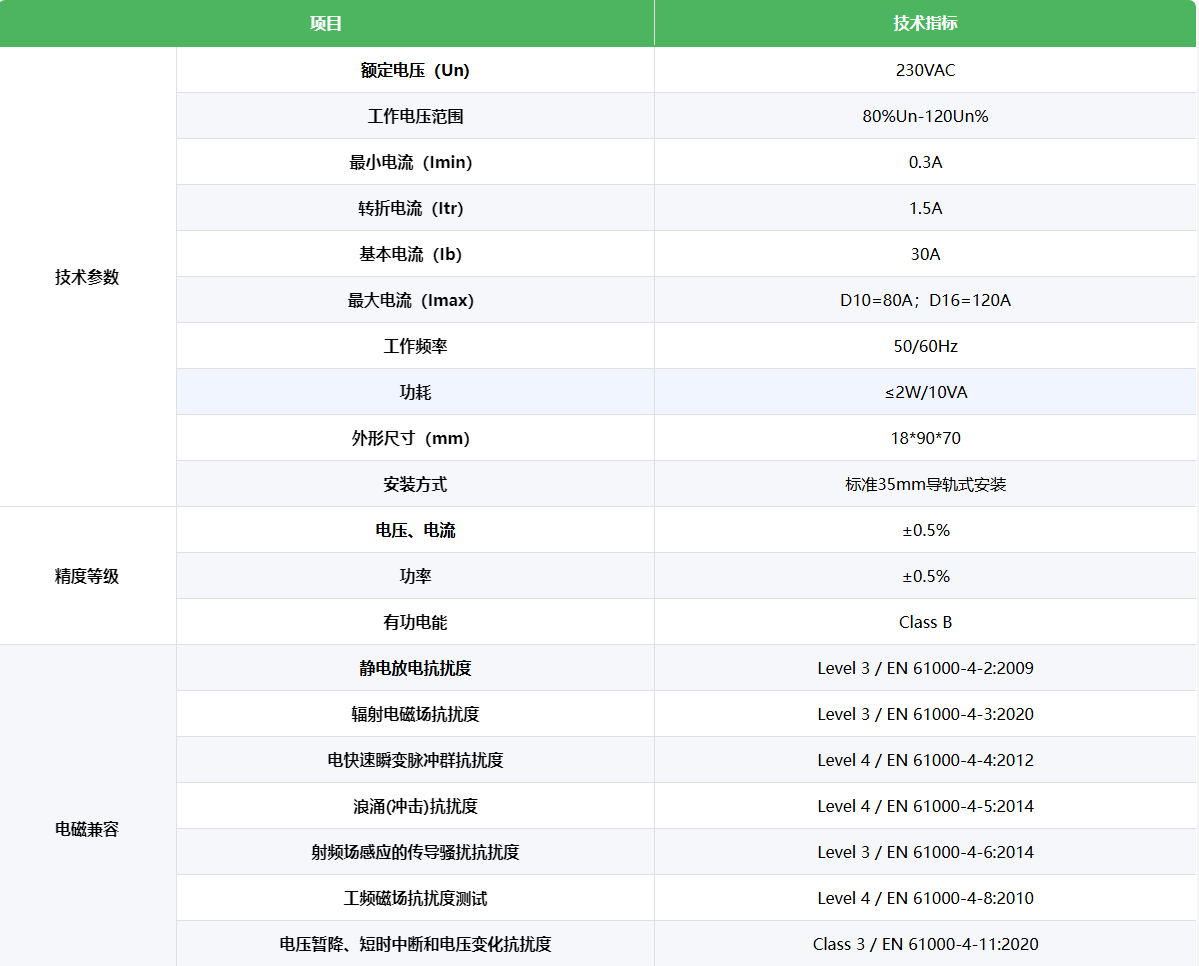

技術參數

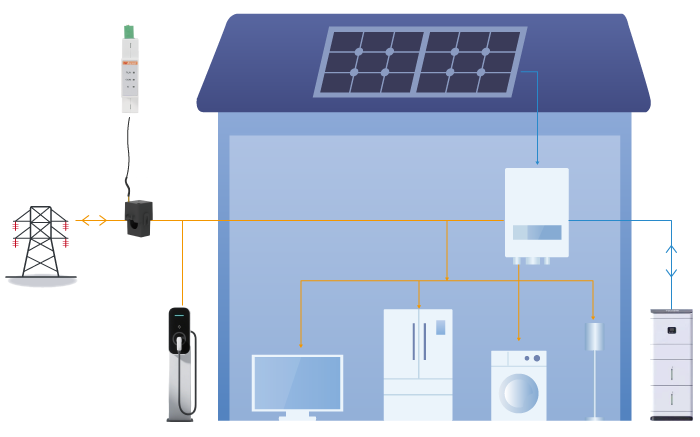

部署于家庭市電入口，監測并網點功率變化。測量刷新速率50毫秒，檢測到逆流時瞬時響應，聯動逆變器調節輸出。滿足國家標準，確保系統合規運行。

總之，防逆流電表是戶用光儲系統的“智能守門員”，既保障電網安全，又幫用戶省錢省心。
